HEAD

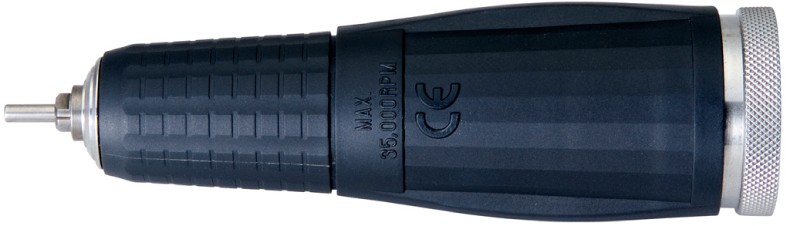

スタンダードヘッド UT01

UT01
特徴
スタンダードタイプのヘッド。低速から高速まで幅広く使用可能。
仕様
許容回転数 35000rpm
装着コレット Φ2.34mm(型番:KP-036B)
付属コレット Φ3.0mm(型番:KP-032B)
別売コレット Φ3.175mm(型番:KP-033B)
サイズ 最大Φ27.2mm x 88mm
重量 115g
付属品
ジョイントストッパー(型番:KP-619)
チャックレンチ(型番:KP-615A)

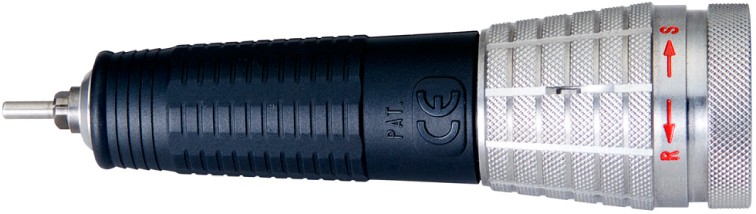

スレンダーヘッド UT02

UT02
特徴
スリムで軽量。扱いやすいヘッドです。許容回転数も最も高く、全てのモーターに対応します。
仕様
許容回転数 55000rpm
装着コレット Φ2.34mm(型番:KP-036B)
付属コレット Φ3.0mm(型番:KP-032B)
別売コレット Φ3.175mm(型番:KP-033B)
サイズ 最大Φ25.8mm x 86.5mm
重量 100g
付属品
ジョイントストッパー(型番:KP-619)
チャックレンチ(型番:KP-615A)

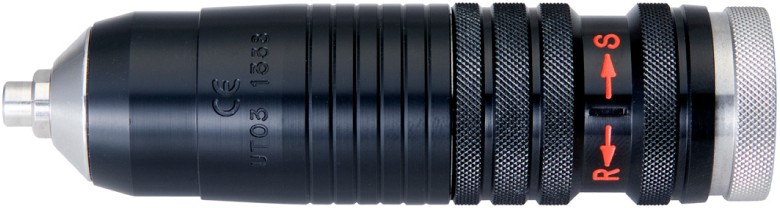

パワーロータリーヘッド UT03

UT03
特徴
重切削用。Φ2.34mm~6.35mmまでの工具を装着可能。軸の太い工具にも対応します。
仕様
許容回転数 30000rpm
装着コレット Φ6.0mm(型番:KP-060A)
付属コレット Φ3.0mm(型番:KP-062A)
別売コレット Φ2.34mm(型番:KP-061A),
Φ3.175mm(型番:KP-063A),
Φ6.35mm(型番:KP-064A)
サイズ 最大Φ26.4mm x 95mm
重量 150g
付属品
ジョイントストッパー(型番:KP-619)
チャックレンチ(型番:KP-613B)

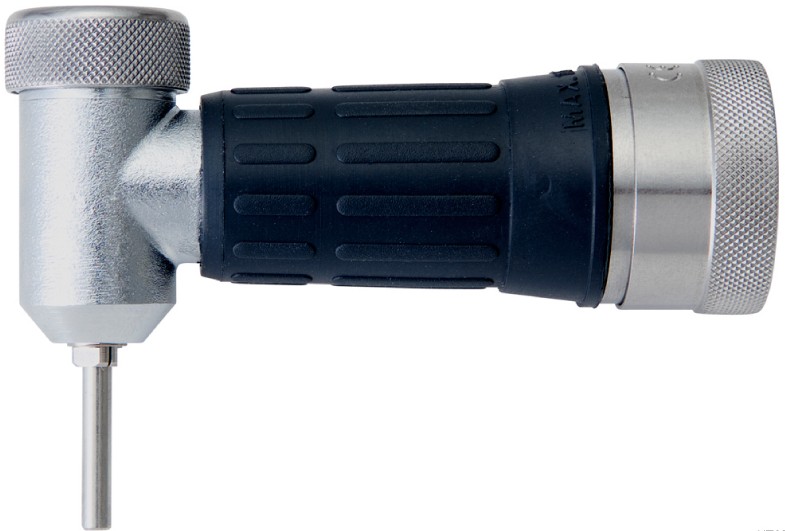

アングルヘッド 90° UT05

UT05
特徴
小型タイプのアングルヘッド。ダイヤモンドディスク等を装着しての磨き作業に最適。
仕様
許容回転数 15000rpm
装着コレット Φ3.0mm(型番:KP-022)
付属コレット Φ2.34mm(型番:KP-021)
別売コレット Φ3.175mm(型番:KP-025)
サイズ 最大Φ25.4mm x 95mm 先端部高さ:33mm
重量 100g
付属品
六角レンチ(型番:HS1.5)
チャックレンチ(型番:KP-615A)

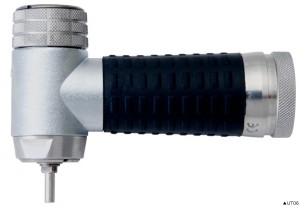

パワーアングルヘッド 90° UT06

UT06
特徴
パワータイプのアングルヘッド。ダイヤモンドディスク等を装着しての磨き作業に最適。
仕様
許容回転数 15000rpm
装着コレット Φ3.0mm(型番:KP-032B)
付属コレット Φ2.34mm(型番:KP-036B)
別売コレット Φ3.175mm(型番:KP-033B)
サイズ 最大Φ25.4mm x 80.5mm 先端部:45.5mm
重量 200g
付属品
チャックレンチ(型番:KP-615A)

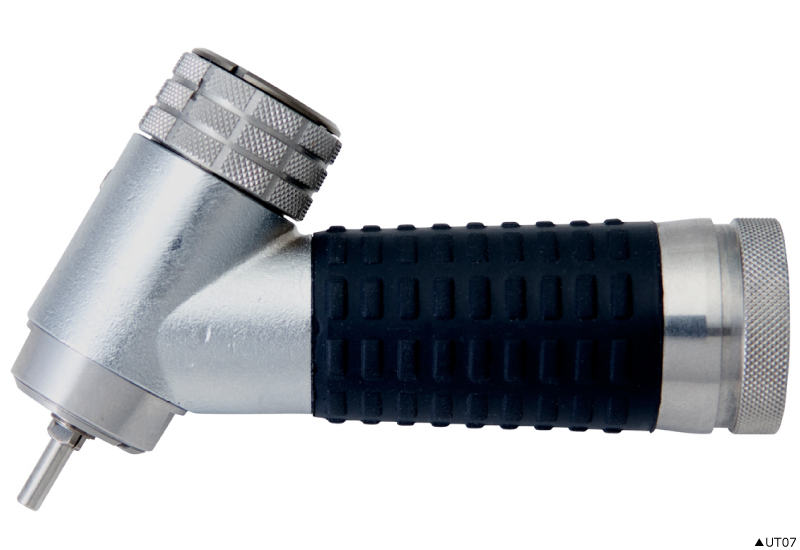

パワーアングルヘッド 120° UT07

UT07
特徴
パワータイプのアングルヘッド。ダイヤモンドディスク等を装着しての磨き作業に最適。
仕様
許容回転数 15000rpm
装着コレット Φ3.0mm(型番:KP-032B)
付属コレット Φ2.34mm(型番:KP-036B)
別売コレット Φ3.175mm(型番:KP-033B)
サイズ 最大Φ25.4mm x 80.5mm 先端部:47.5mm
重量 210g
付属品
チャックレンチ(型番:KP-615A)

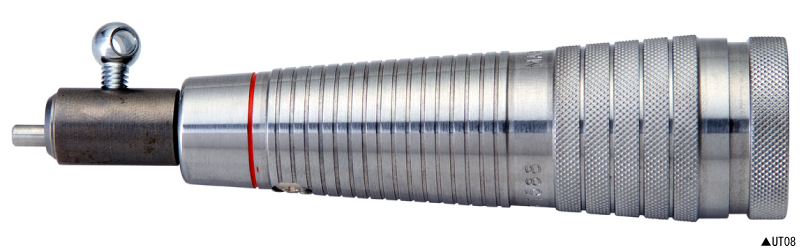

スイングヘッド UT08

UT08
特徴
スイングタイプのヘッド。磨き作業に最適。
コレット式ではなく、V字溝チャックを採用しているので、
軸径Φ2~4.7mmの先端工具の取り付けが可能です。
仕様
許容回転数 8000rpm
サイズ 最大Φ26.0mm x 102mm
重量 140g
付属品
六角レンチ(型番:HS1.5)
バーレンチ(型番:KP-093)

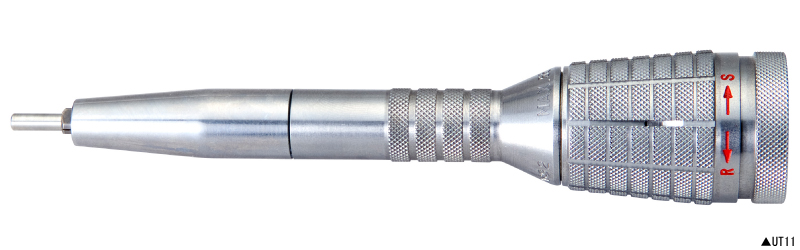

ロングスレンダーヘッド UT11

UT11
特徴
スレンダータイプのヘッド。
細長い先端は、届きにくい場所や奥まった場所の削りや磨きに最適。
仕様
許容回転数 55000rpm
装着コレット Φ3.0mm(KP-032B)
付属コレット Φ2.34mm(KP-036B)
別売コレット Φ3.175mm(KP-033B)
サイズ 最大Φ25.8mm x 121mm
重量 120g
付属品
ジョイントストッパー(型番:KP-619)
チャックレンチ(型番:KP-615A)

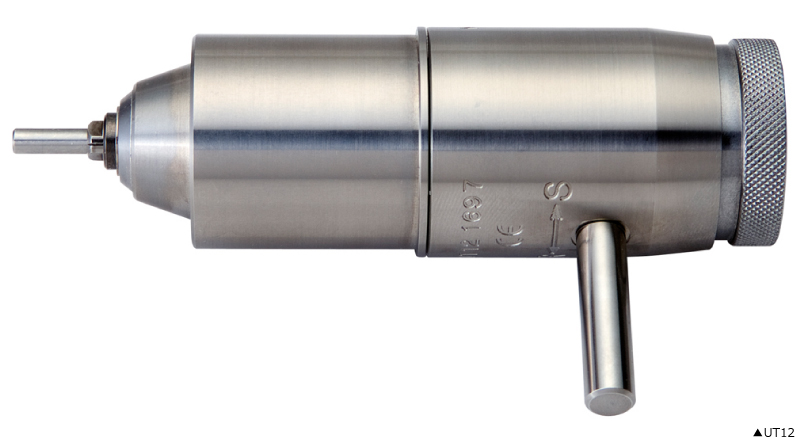

スタンダードクランプヘッド UT12

UT12
特徴
自動機に接続して使用するクランプタイプのヘッドです。
各種、彫刻、切断作業等に使用可能。
仕様
許容回転数 30000rpm
装着コレット Φ3.175mm(KP-033B)
別売コレット Φ2.34mm(KP-036B)
Φ3.0mm(KP-032B)
サイズ 最大Φ27.8mm x 83mm クランプ部:Φ26mm x 26mm
重量 235g
付属品
ジョイントストッパー(型番:KP-619)
チャックレンチ(型番:KP-615A)


減速ジョイント UT15

UT15
特徴
モーターとヘッドの間に装着して使用します。
モーターの回転速度を1/4に減速します。
仕様
許容回転数 30000rpm
サイズ 最大Φ26.0mm x 43.5mm ヘッド装着部:19mm
重量 100g
