基板加工用スピンドルモーターとして
高い販売実績のある
「BM13&BP810」の後継機種として、
新スピンドルモーターユニット
「BA14/BM14&BP830」
が誕生しました。

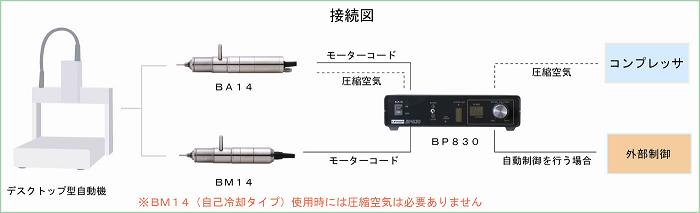

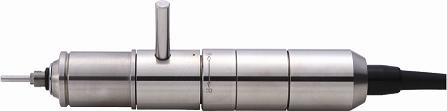

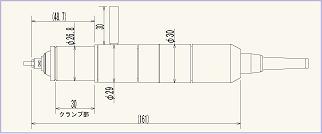

BM14
最高回転数 40,000rpm
寸法 φ30(MAX)x L 161mm
クランプ部径 φ26.8mm
重量 540g(コード含まず)
モーターコード 2m
装着コレットチャック φ3.175ｍｍ

※圧縮空気は必要ありません。

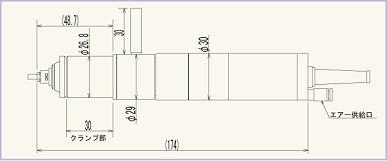

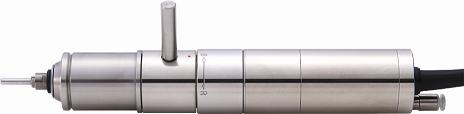

BA14
最高回転数 40,000 rpm
寸法 φ30(MAX) x L 161mm
スランプ部径 φ26.8mm
重量 580g(コード含まず)
モーターコード 2m
装着コレットチャック φ3.175mm
供給エアー圧力 0.1〜0.3MPa

※供給される圧縮空気はフィルターを通したドライでクリーンなものをご使用下さい。

BA14, BM14の特長

○小型軽量のＤＣブラシレススピンドルモーター
　小型自動機、デスクトップ型自動機への装着を考慮した設計
○ツールの交換はワンタッチ
　チャック開閉レバーを回すだけ、専用工具は必要ありません
○セラミックベアリングの採用
　全ての軸受けにはセラミックベアリングを採用
○防塵対策
　BA14 : ラビリンス構造の採用とエアパージにより粉塵の侵入を防ぐ
　BM14 : ラビリンス構造の採用により粉塵の侵入を防ぐ
○長時間の使用が可能
　BA14 : 圧縮空気の供給によりモーターの発熱を防ぎ連続使用可能
　BM14 : 自己冷却ファンによりモーターの発熱を防ぎ連続使用可能		 ツールの交換方法（共通）

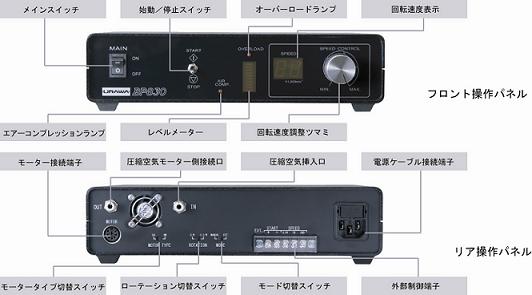

BP830の特長

○回転速度表示　
　　スピンドルモーターの回転速度をデジタル表示
○レベルメーター　
　　スピンドルメーターの負荷状態を１０段階で表示
○外部制御端子　　
　　スピンドルモーターの始動/停止、回転速度制御が可能
○エアー圧力センサー（ＢＡ１４使用時）　
　　圧縮空気の圧力が低下した場合に一時的に回転を停止
○操作パネル　
　　オペレーターの操作パネルは前面に配置することで誤操作を防止

 ＢＰ８３０
定格入力 AC100V 50/60Hz
寸法 W260xD206xH68mm
重量 1.7 Kgs
入力エアー圧力 0.1〜0.3 MPa

1,000rpm単位

オプション
コレットチャック
 超硬ﾀルータービット
 ダイヤ目高精度・長寿命のルータービットで左ねじれの刃です。　切削粉が下方に排出される為、表面のバリが小さく抑えられます。
品名 φD(mm) L(mm)
KT3200-0.8 0.8 4.5
KT3200-1.0 1.0 6.0
KT3200-1.2 1.2 6.0
KT3200-1.4 1.4 6.0

※BM13をご使用中のユーザー様へ

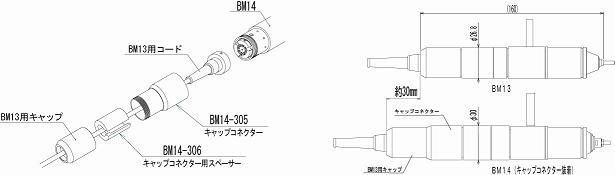

　ご使用中のＢＭ13(従来タイプ）からＢＭ14（自己冷却タイプ）に交換する際に、自動機内に配線したモーターコードの取り外しが困難な場合、キャップコネクターをしようする事でＢＭ13のコードとキャップをそのまま使用しＢＭ14を接続する事が出来ます。
BA14にはキャップコネクターは使用できません。

※クランプ時の注意
ご使用中のBM13からBM14に交換する際に同条件でクランプした場合、
BM13に比べBA14&BM14はルータービットが５mm突き出します。
